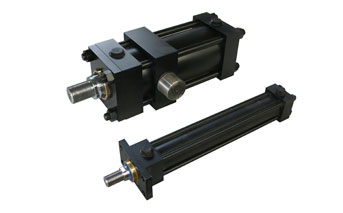

YGC-YGD系列拉桿液壓缸
AddTime:2015-2-10 16:28:26
產品特點：
YGC系列和YGD系列拉桿液壓缸為吸收派克公司和力士樂公司技術研制的液壓缸，YGC系列為差動缸，YGD系列為等速缸，具有重量輕，結構簡單，工作可靠，安裝方便，易于維修，安裝形式多樣等特點，符合ISO6020/2(1991)和DIN24554標準，最高工作壓力有7MPa、14MPa、21MPa三種，全部密封件采用進口派克和MERKER密封件，兩端緩沖采用浮動襯套和浮動緩沖套以保證環形流動縫隙的同心度，緩沖性能良好，可以降低內外沖擊和噪聲，延長液壓缸的壽命。YGC和YGD系列液壓缸的兩端極限位置上可以設置抗高壓型電感式接近開關，裝置緊湊，安裝調整方便，省去運動機構上設計和安裝極限開關的繁瑣環節，為設計和安裝調整提供極大的方便。
在YGC系列液壓缸(桿徑≧36)上可以配置內置式位移傳感器，根據工礦需要準確停位，在電控和液控系統的協調配合下，實現高速準確的工業自動控制。位移傳感器是利用磁致伸縮的原理進行工作，當運動的磁鐵磁場和傳感器內波導管電流脈沖所產生的磁場相交時便產生一個接一個連續不斷的應變脈沖，從而感測出活塞的運動位置(或運動速度)。由于傳感器元件都是非接觸的，盡管感測過程連續不斷，也不會對傳感器造成任何磨損，可承受高溫高壓和高沖擊的工作環境。該類油缸主要應用于機床、木工機械、橡膠機械、鋼鐵設備、注塑機、壓鑄機、海上或船上安裝。
主要結構
技術參數
|
動作距離Sn(mm) |
1.22 |
過載脫扣(mA) | ≧200 |
|
允許壓力 (靜態/動態)(MPa) |
50/35 |
接通延時 |
≦8 |
|
波峰電壓Vpp(余波) |
≦10﹪ | 瞬時保護 |
2KV,1ms,1KΩ |
|
空載電流(mA) |
≦7.5 |
開關頻率(Hz) |
2000 |
|
輸出狀態 |
No pnp |
開關滯后 |
3～15﹪ |
|
連續負載電流 (mA) |
≦200 |
溫度誤差 |
±10﹪ |
|
電壓降 (V) |
≦1.8 |
重復精度 |
≦2﹪ |
|
極性保護 |
有 |
防護等級(DIN40 050) |
IP 67 |
|
斷線保護 |
有 |
溫度范圍(℃) | -25～70 |
|
短路保護 |
有 |
固定轉矩(Nm) |
25 |
| 電源電壓(工作電壓)(V) | 10～30 DC | 接線方式 | Conprox DC |
